Gotoh BB-04W Box na dve baterky 9V

Sada prémiovej kvality z Japonska. Skrutky 4 kusy 2.4x10mm sú súčasťou balenia.

Nákres rozmerov viď sekciu Súbory na stiahnutie.

Rozmer montážneho otvoru 57.5 x 49.5mm, obdĺžnik so zaoblenými rohmi rádius R6 mm. Hĺbka otvoru musí byť minimálne 33mm.

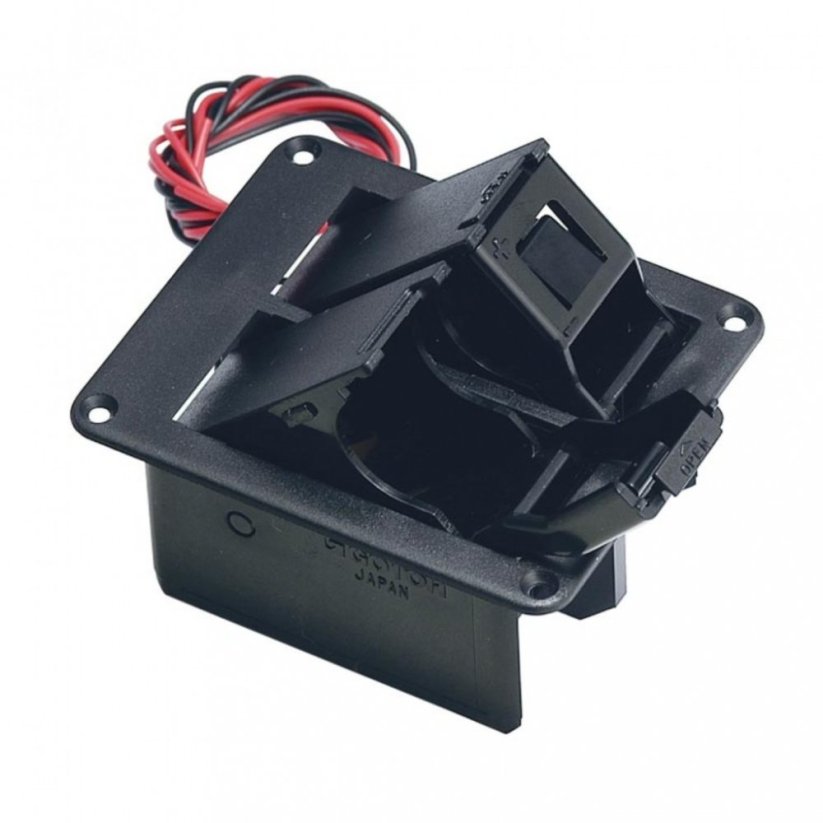

Plastová krabička sa skladá z dvoch hlavných častí. Prvá je nepohyblivá a je priskrutkovaná k telu gitary štyrmi priloženými skrutkami. Skrutky sa montujú zvrchu krabičky, takže zvonka na gitare budú viditeľné.

Druhá časť krabičky sú dve nezávisle pohyblivé púzdra na 9V baterky (baterky sa zjednodušene obyčajne nazývajú iba 9-Voltová, odborný názov je 9V, tvar 6F22, alebo 6LR61, alebo PP3). Súčasťou každého púzdra sú dva prispájkované drôtiky o dĺžke 350mm, červený je pre +9V a čierny pre -9V, čiže spolu štyri drôtiky.

Pre zaujímavosť, dve baterky sa obyčajne používajú pri kvalitnejšej analógovej elektronike, kde je potrebné mať jedno pozitívne napätie voči zemi (tzv. Ground) a jedno negatívne napätie voči zemi. Tá spoločná zem sa vytvorí spojením čierneho drôtiku z jednej baterky a červeného z druhej. V praxi teda akokeby z dvoch bateriek vychádzali iba tri drôtiky: červený pre +9V, spojené dva pre zem (Ground) a čierny pre -9V.

Drôtiky nemajú odizolované konce. Odporúčame ešte pred inštaláciou ich konce opatrne odizolovať a predspájkovať. Na stole sa to predsa len ľahšie robí ako potom už v gitare.

Obe pohyblivé časti nám po vyklopení odhalia svoje dvierka. Všimnite si ešte pred otvorením, že na dvierkach sú značky polarity baterky + a -. Sú dosť slabo viditeľné, niektorí hráči si plusovú stranu označili červeným lakom na nechty. My si jednoducho pamätáme, že plus je navrchu.

Dvierka sa dajú pomerne ľahko otvoriť bez páčenia ich gombíka, stačí ich uchopiť zboku medzi palec a ukazovák a potiahnuť. Po otvorení dvierok sa do otvoru zasunie 9V baterka. Je veľmi dobrým zvykom pri výmene vymeniť OBE BATERKY za nové.

Ešte raz... pozor na správnu polaritu, plus je hore!
